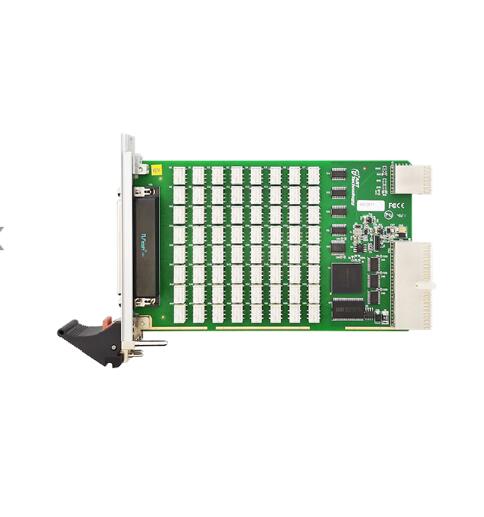

矩陣開關卡的常見類型
構成開關組件/ 系統的開關類型主要有以下幾種。
(1)干簧管繼電器。干簧管開關速度快(與電磁繼電器相比) ，導通電阻小，開關處于密封結構中，但承載大電流和高電壓的能力較差。當需要較快的開關速度時，可選擇干簧管繼電器開關。
(2)水銀繼電器。它的使用壽命長，導通電阻非常小，無觸點抖動。但水銀繼電器安裝位置敏感，必須正確安裝才能正常工作，同時水銀受到環境因素的影響較大，限制了此類繼電器的應用范圍。
(3)電磁繼電器。矩陣開關卡應用*廣泛的是機電式電磁繼電器開關，該類繼電器既有適用于大功率信號切換的功率開關，也有適用于微波和射頻信號切換的高頻開關，還有用于光信號切換的光纖開關。該類繼電器開關具有開路隔離電阻大、導通電阻小、工作電流大等優點，但一般體積較大、開關速度慢、使用壽命短、所需的驅動電流較大。
(4)場效應管(FET) 開關。矩陣開關卡它為無觸點的電子開關，具有體積小、驅動電流低、可靠性高、抗干擾能力強、使用壽命長和開關速度快(可達微秒級) 等優點，適用于高密度、大功率、頻繁切換信號的應用場合，但場效應管開關導通電阻較大，斷開時有漏電流，一般不具有雙向?qū)芰Γ瑫r成本價格較高。
