對伺服電子齒輪比不太懂，希望各位好心的大大幫忙解答   詳細點哦

小弟最近在用臺達B2系列伺服，伺服電機直接裝跟硅膠滾輪用來送料用的。
已知：硅膠滾輪直徑為43MM
電機旋轉一周的送料長度=43mm*3.1416=135.0888mm
三菱FX3U脈沖發送頻率為100K
伺服電機額定轉速為3000r/min



求教電子齒輪比如何計算？？？？

謝謝各位大哥

你這個直連的應該很好算呀。認真看下說明書吧。你給的數據不全，不好說。

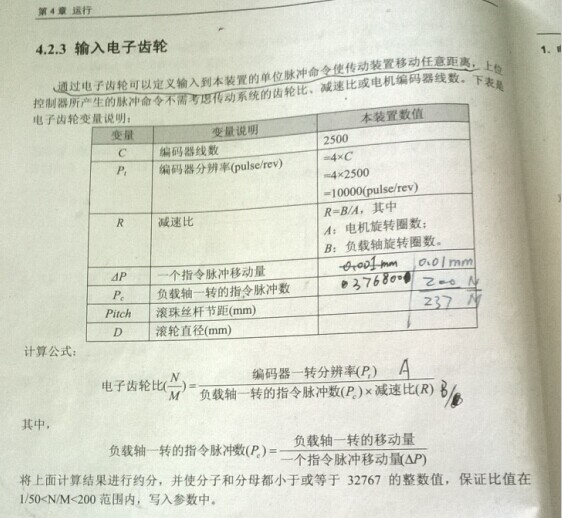

這個你看下能不能明白

非常不錯，值得贊一個

我算出來的是1600/135, 現在設定的送料距離都是對的  可是伺服電機的速度好像不快，怎么回事？是我的電子齒輪比設定錯誤了嗎？
求解答

假設臺達B2系列伺服= 160000p/rev=135.089mm/rev.
==》 1mm= 1184.4p
如1000*X/Y = 1mm,
所以X/Y= 11844/10000
X/Y=2961/2500
總結：
1000脈沖大約= 1mm.
最高速度= 100000*2961/2500= 1184400pps
==> 1184400/160000*60= 44.515rpm
如果速度沒達到需求， 換電子齒輪= 29610/2500。
==》 100 脈沖大約= 1mm.
最高速度= 445.15rpm


引用

引用第4樓evanzheng于2014-06-17 09:32發表的  :
我算出來的是1600/135, 現在設定的送料距離都是對的  可是伺服電機的速度好像不快，怎么回事？是我的電子齒輪比設定錯誤了嗎？
求解答

伺服的速度是plc給的，調高plc發脈沖的頻率就行。還有，你用的是位置控制還是速度或者轉矩控制？
電機額定轉速=脈沖頻率乘以60除以編碼器一轉的脈沖數再乘以電子齒輪比。
