liuchengji20

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 130 個
工控威望: 251 點
下載積分: 2791 分
在線時間: 29(小時)
注冊時間: 2012-05-23
最后登錄: 2024-10-25
查看liuchengji20的主題 / 回貼

樓主發表于: 2013-07-15 10:24

只看樓主 | 小中大

圖片：

我的傳感器只有三根線如何，我用外部電源24v應該如何連接啊，
com可以和我的外部電源的0v接嗎？
每個傳感器的輸出100mA 內部電源24V、COM 端子可以作為傳感器用供給電源400mA/DC24V
請問可以接幾個傳感器，

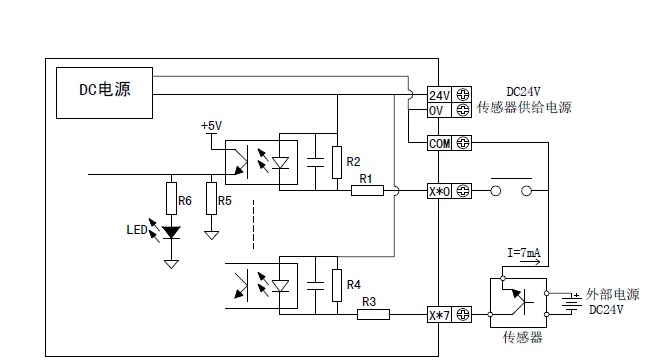

如果傳感器是PNP的 plc輸入形式為PNP時，內部電路圖是什么樣子的啊，好像官方?jīng)]有提供資料��？

本人初次使用請各位高手指點

Made wish ，517029687

sylgq

印刷包裝機電維修

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1066 個
工控威望: 1253 點
下載積分: 14615 分
在線時間: 1198(小時)
注冊時間: 2011-07-18
最后登錄: 2025-04-19
查看sylgq的主題 / 回貼

1樓發表于: 2013-07-15 10:51

只看該作者 | 小中大

信捷PLC的內部DC24伏與傳感器的接法，和外部DC24伏與傳感器的接法是一樣的，棕色線接DC24伏，藍色線接0伏（C0M），黑色線接PLC輸入端。應注意PNP,NPN的接法。

xtihee

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 426 個
工控威望: 1148 點
下載積分: 659 分
在線時間: 397(小時)
注冊時間: 2011-12-18
最后登錄: 2025-04-12
查看xtihee的主題 / 回貼

2樓發表于: 2013-07-15 14:13

只看該作者 | 小中大

頂一樓，先了解NPN，PNP原理
。

liuchengji20

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 130 個
工控威望: 251 點
下載積分: 2791 分
在線時間: 29(小時)
注冊時間: 2012-05-23
最后登錄: 2024-10-25
查看liuchengji20的主題 / 回貼

3樓發表于: 2013-07-15 15:21

只看該作者 | 小中大

npn，和pnp我知道，比如說我的plc是低電平輸入，我有一個開始按鈕，按道理我的按鈕的一端接0v，另一端接plc就可以了
但是當我按開始按鈕時，輸入沒有被導通。必須把ov換成plc的com才可以，com端是內部0v不能和我外部電源的0v短接。
也就是說，用com端和我的按鈕構成內部回路

Made wish ，517029687
