本文以西門子S7-200SMART為例，介紹兩臺S7-200Smart PLC的無線 Profinet通信實現過程。無需更改網絡參數和原有程序，也不必了解Profinet協議細節，只需要采用西門子PLC無線通訊終端DTD418M作為實現無線通訊的硬件設備，即可直接替換PLC之間有線以太網通訊，且穩定方便的實現無線Profinet網絡。
DTD418M采用 2x2 兩發兩收無線架構，空中傳輸速率高達 300Mbps，兼容西門子S7協議、Profinet協議、Modbus TCP/IP等通訊協議，并采用 OFDM 調制及 MINO 技術，使無線可靠傳輸距離達到1KM左右。不僅能與 PLC、DCS、智能儀表及傳感器等設備組成無線測控系統，同時能與組態軟件、人機界面、觸摸屏、測控終端等工控產品實現點對點和點對多點的遠程無線組網。

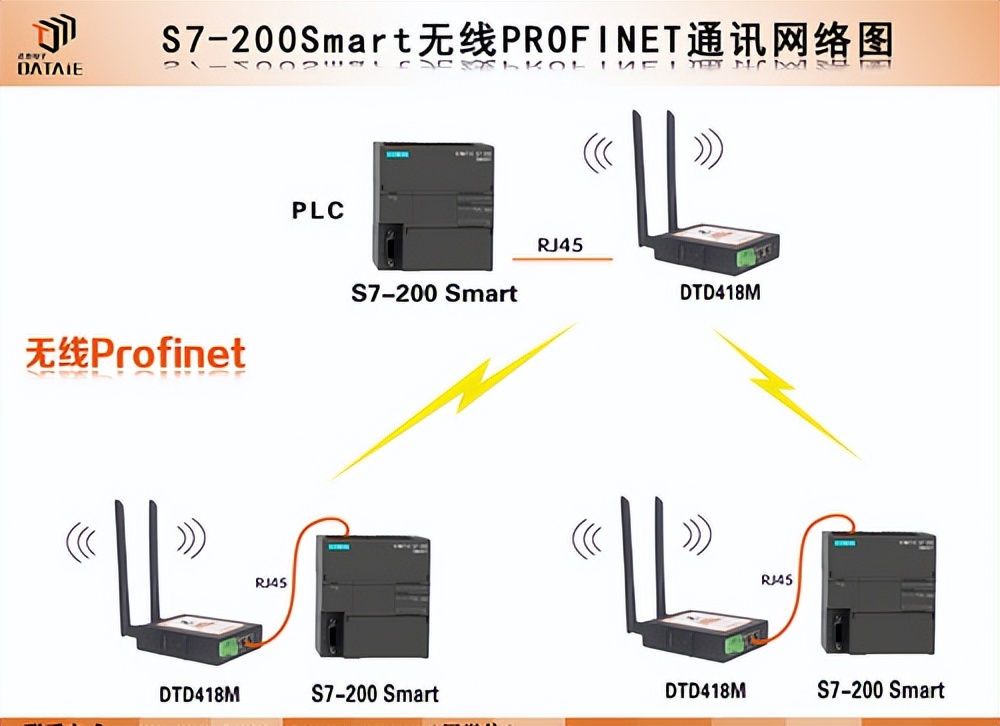

無線通訊方案圖如下：

測試設備與參數如下：
● 西門子PLC型號：S7-200Smart × 2臺
● 達泰歐美系PLC無線通訊終端——DTD418MA × 2塊
● 主從關系：1主1從
● 通訊接口：RJ45接口
● 供電：12-24VDC
● 傳輸距離：100米，1KM

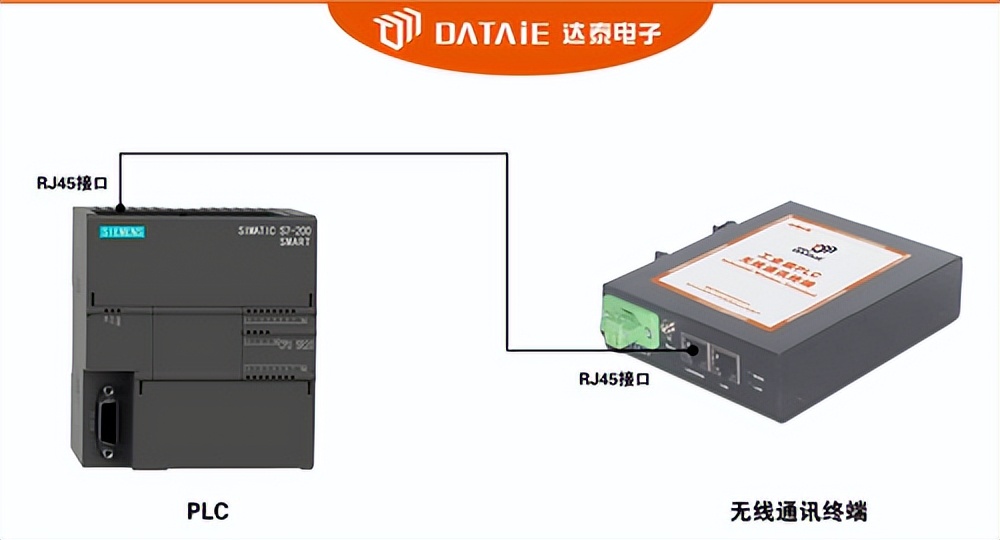

接線方式如下：

用一根通訊線，一端接入DTD418M的RJ45接口，另一端接入S7-200SMART的RJ45接口。
設備調試方式如下：
控制器組態：
1.打開向?qū)?雙擊下圖PROFINET

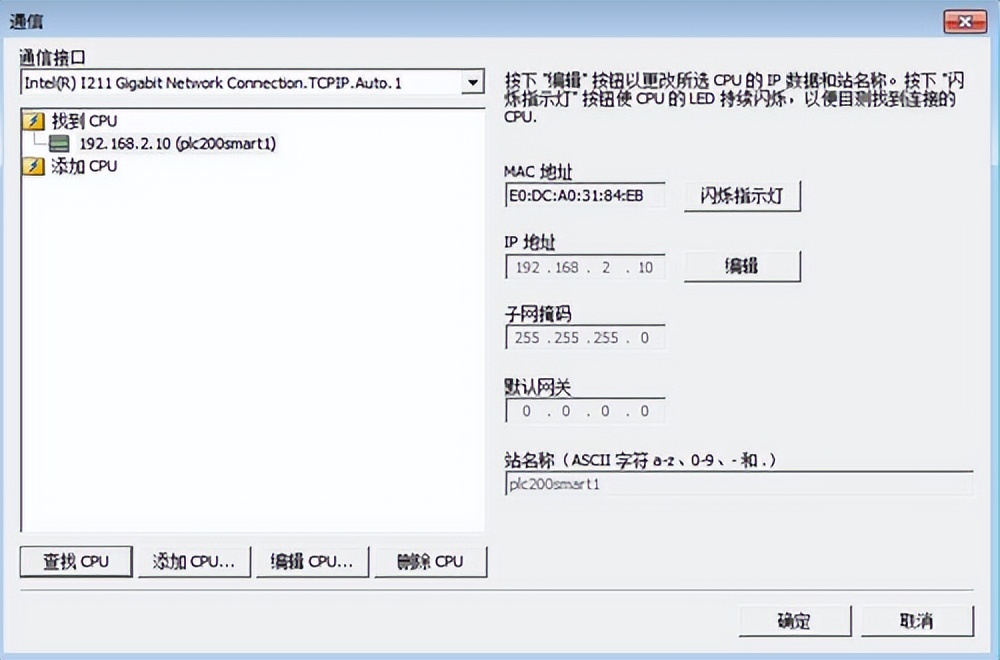

2.勾選控制器,設置好控制器IP地址,子網掩碼及站名,點擊下一步
3.從右側目錄中選擇要組態的智能設備將其拖放的對應的槽中,設置好設備名稱( 一定要與實際的智能設備名稱一致)

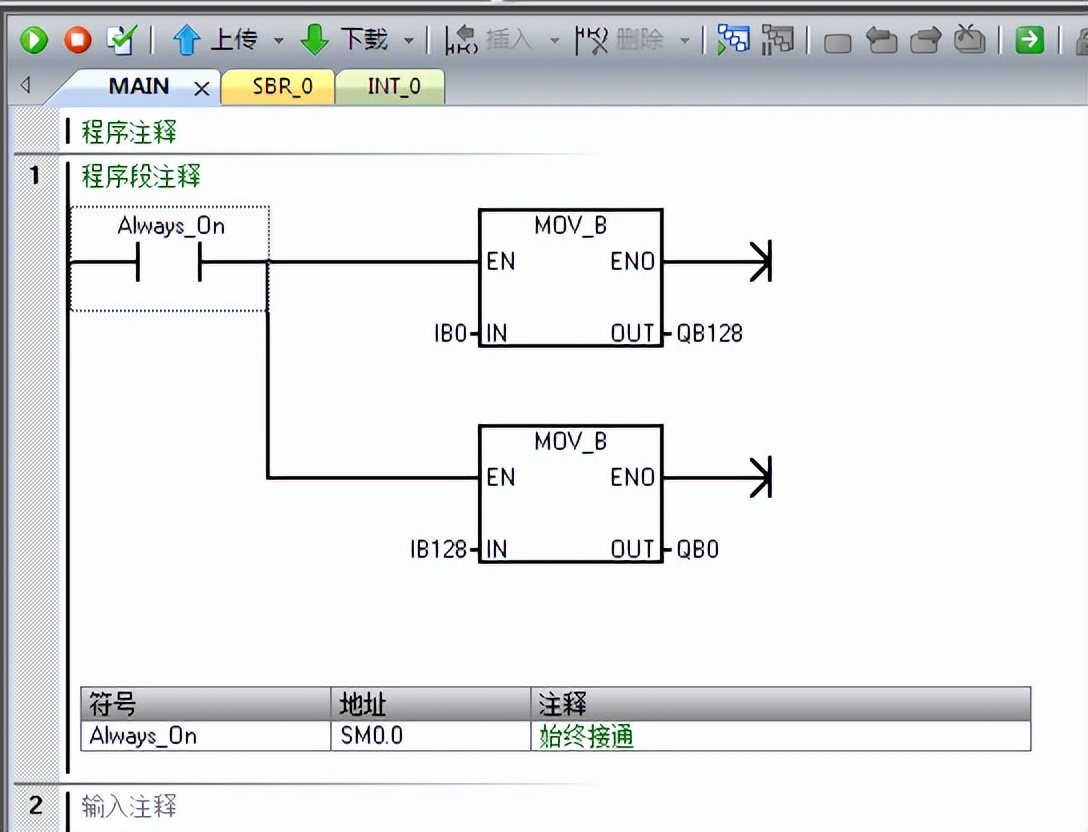

4.主程序的簡單設置
5.將程序下載進PLC里

智能設備組態：
1. 打開向?qū)?雙擊下圖PROFINET
2. 將程序下載進PLC里

至此，兩臺S7-200 SMART PLC之間就成功搭建起了無線PROFINET通信。

微信公眾號：DTD110HF
PLC無線通訊方案
