改造之前，先來說說變頻電機和普通電機的散熱系統。




普通電機的散熱風扇安裝在電機主軸 上，電機轉風扇也轉，然后給電機散熱。
變頻電機的散熱風扇沒有安裝在主軸上，而且是單獨供電。

普通電機 基本是接觸器控制，上電就50HZ 高速運轉，因此風扇都處于高速運轉散熱，基本散熱效率處于最高，電機停止風扇也停止。因為風扇轉速高，散熱好，因此電機停了 內部儲存的熱量不是很多。
但是變頻電機不一樣，大多變頻電機處于10-60HZ之間，當?shù)退贂r，電機轉速低，電流大。因為變頻電機的風扇是單獨供電，因此任何時候風扇都是額定轉速運轉，確保電機良好散熱。如果變頻電機采用了普通電機，這個時候就會出現散熱不良，電機超溫甚至燒毀情況。這個就是普通電機不能替代變頻電機的一個原因，當然還有另外的原因，這里不討論。
變頻電機的風扇一般有以下幾種控制方式：
1  變頻器起停按鈕外加中間繼電器，用中間繼電器的一個輔助觸點去控制風扇電源。變頻器啟動風扇運轉，變頻器停止風扇停止。
2  外加一個延時停止時間繼電器，風扇延時停止
3.  用變頻器自帶的繼電器觸點設置為運轉接通，來控制風扇運轉。
4  PLC控制變頻器的  單獨用一個IO點去控制一個中繼，中繼會延時停止。中繼控制風扇。

說是改造，當然不想去改很多電路。
原來的風扇 直接就接到控制電源220，上電就轉。太LOW。
先看下LC30
LC30

動作電流:  AC 0.1A
最大電流： AC 30A
頻率范圍： 5--100HZ
延時停止：  5S /  60S  2種規格
觸點容量： AC220V  2A
工作電源： AC220V
防護等級： IP67
安裝方式： 螺絲固定  /  DIN35mm導軌固定
工作溫度： 0-85C°
外形尺寸： 寬42mm  高33mm  厚15mm
過孔尺寸： 8mm



仔細了解一下參數，幾個特點：  1 體積非常小，現場安裝沒有任何困難，都能直接安裝到接線盒內。  2 防水防塵，在各種惡劣環境也能使用。 3 帶延時停止功能，客服介紹最長可10分鐘，這個已經夠了。 非常寬的工作溫度范圍 85度 多數情況下都能滿足。

看下變頻電機的結構  電機轉子 的 接線盒  和風扇的接線盒

直接上圖



上圖 是 普通繼電器控制的變頻器起停和風扇延時停止電路。
下圖是 采用LC30的控制電路。2個圖 可以看出不同的控制線路。

LC30 用在油煙機控制排風扇就更方便了。

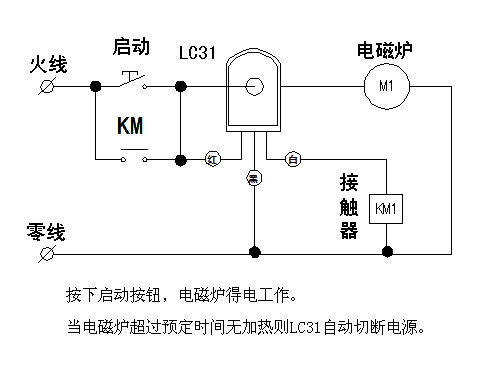

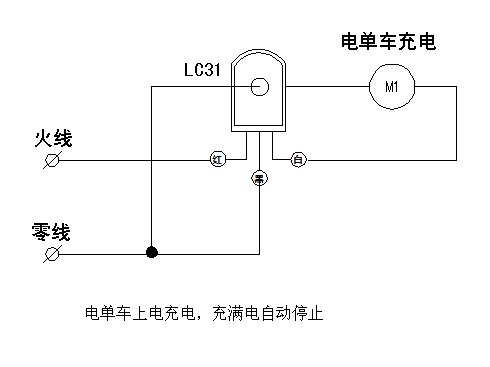

還有很多用法
