教你一個方法：
1.MODSCAN32軟件設置好后，點連線，
2.用指針式萬用表，10V直流擋正表筆接RS485A端，負表筆接485B端，如果，COM口正確，可以看到指針會隨代碼發出擺動，說明電腦這邊沒問題
3.折開連接到儀表的兩條線，同樣用表筆接測試儀表的485A 485B（有的廠商標D+ D-）；如果萬用表顯示正電壓（3－6V不同廠商可能不同），正表筆接的就是485A(D+)；然后，再接到RS485端口的485A中，接線一定正確

引用

引用第24樓anlyl2014于2019-07-13 10:55發表的  :
教你一個方法：
1.MODSCAN32軟件設置好后，點連線，
2.用指針式萬用表，10V直流擋正表筆接RS485A端，負表筆接485B端，如果，COM口正確，可以看到指針會隨代碼發出擺動，說明電腦這邊沒問題
3.折開連接到儀表的兩條線，同樣用表筆接測試儀表的485A 485B（有的廠商標D+ D-）；如果萬用表顯示正電壓（3－6V不同廠商可能不同），正表筆接的就是485A(D+)；然后，再接到RS485端口的485A中，接線一定正確

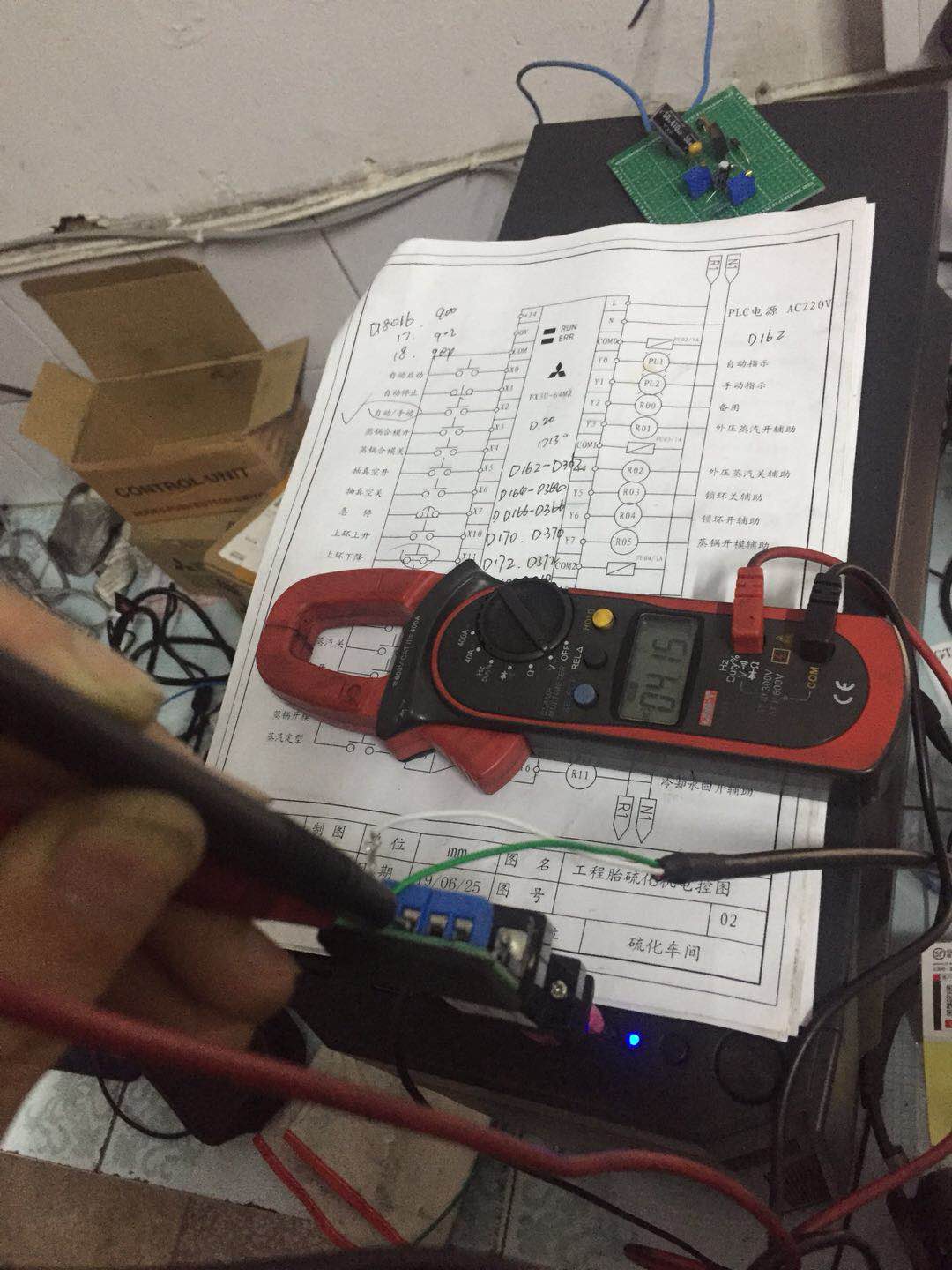

按你的方法測試了一下：1、通訊時電壓有變化；2、斷開后D+/A與D-/B之間有4.15V的電壓。是不是說明232轉485的串口沒有問題？問題出在儀表這邊？

是的，說明電腦軟件這邊有代碼發出，接上儀表，應該可以通訊了

1、廠家又發了一個T3的儀表來，通訊測試串口調試工具頁面還有紅色英文字母，就是回傳的數據出錯或者回傳的數據不對。我都在懷疑是不是我的串口232轉485是壞的。
2、用PLC與儀表直連，但接線后儀表 的P16參數沒有顯示cc-2。但用串口直接與儀表接P16就會顯示cc-2。

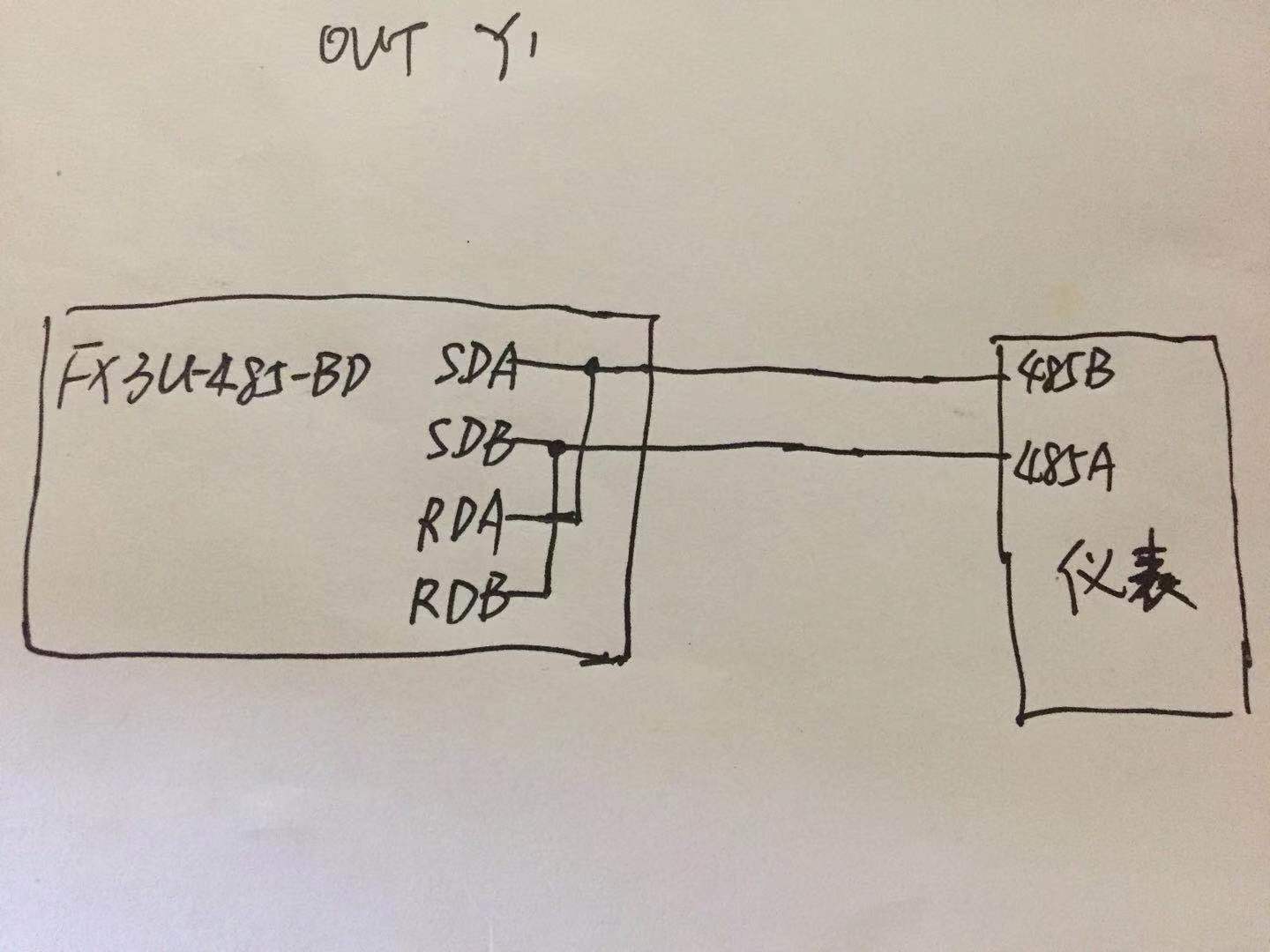

3、FX3U-485－BD與儀表連接，485BD有個330與110歐電阻要設置，按兩根線的接法，485BD這頭要用110歐電阻，可T3儀表只有485A和485B無法接電阻�。磕莾x表這端就可以不接電阻了？

你接線圖是錯的,SDA---485A;SDB----485B才對
單個儀表不用接終端電阻也不會影響通訊,多個才接
你貼一下,MODSCAN32通訊畫面看看是怎樣的情況

引用

引用第28樓anlyl2014于2019-07-18 15:46發表的  :
你接線圖是錯的,SDA---485A;SDB----485B才對
單個儀表不用接終端電阻也不會影響通訊,多個才接
你貼一下,MODSCAN32通訊畫面看看是怎樣的情況

按,SDA---485A;SDB----485B就出現ERROR
按SDA---485B;SDB----485A就出現會TIME-OUT,在這種情況下，非得進P16,TIME-OUT才會消失，但紅字還有received invalid response to mondbus query（接收到的回傳字符不是你想要的，可能是有數據丟失，主要是硬件問題，檢查串口或其他通信口是否接觸良好。）

第一張圖,說的是和校驗錯誤
接線是對的
不對呀,RTU不叫和校驗的,叫RCR校驗,你再看看軟件設置,是否為MODBUS RTU
第二張圖,說的是通訊超時,

這是我用MODSCAN32與臺達變頻器通訊圖



通訊設置,變頻器地址為2;19200,8N2



通訊成功畫面;讀H2102;換成10進制為8450;MODBUS軟件加40001,所以地址為8451
希望可以幫到你

要不你用這個軟件試試

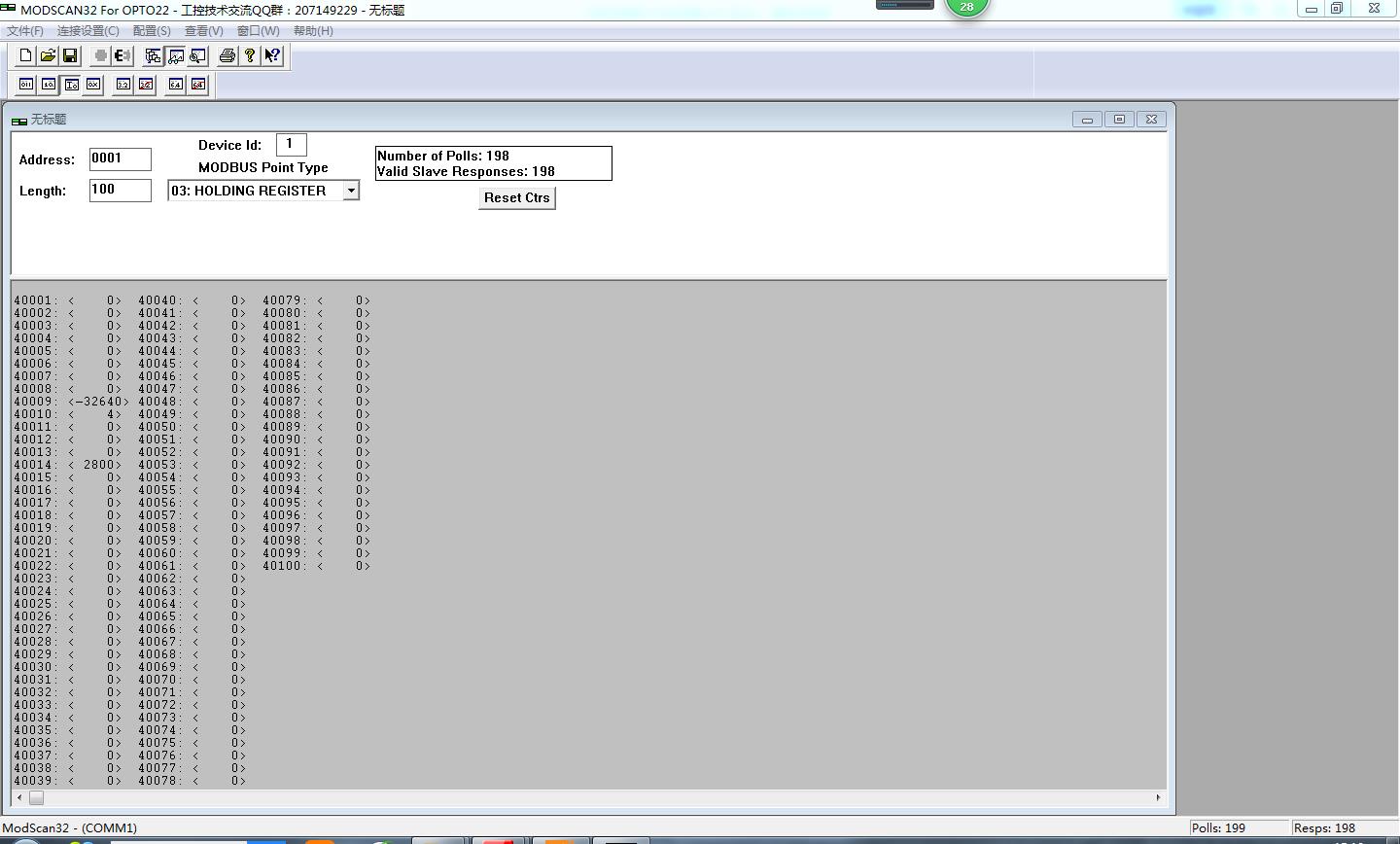

我用232轉485的串口與三菱的變頻器通訊，測試了，都沒有問題。說明T3的儀表是有問題的

是的,從你這貼圖看是可以通訊了,說明RS232轉RS485沒問題,軟件也沒問題,接線也沒問題,
估計還是儀表這邊的問題,你可以多換些通訊模式,說的是F06那里,當然F06變了,你軟件這邊也要跟著變;說不定MODBUS RTU不行,而MODBUS ASCII就可以呢
再不行只能跟供應方請教了,
我沒硬件,只能幫你到此,祝好運!

引用

引用第34樓anlyl2014于2019-07-19 16:16發表的  :
是的,從你這貼圖看是可以通訊了,說明RS232轉RS485沒問題,軟件也沒問題,接線也沒問題,
估計還是儀表這邊的問題,你可以多換些通訊模式,說的是F06那里,當然F06變了,你軟件這邊也要跟著變;說不定MODBUS RTU不行,而MODBUS ASCII就可以呢
再不行只能跟供應方請教了,
我沒硬件,只能幫你到此,祝好運!

謝謝��！
