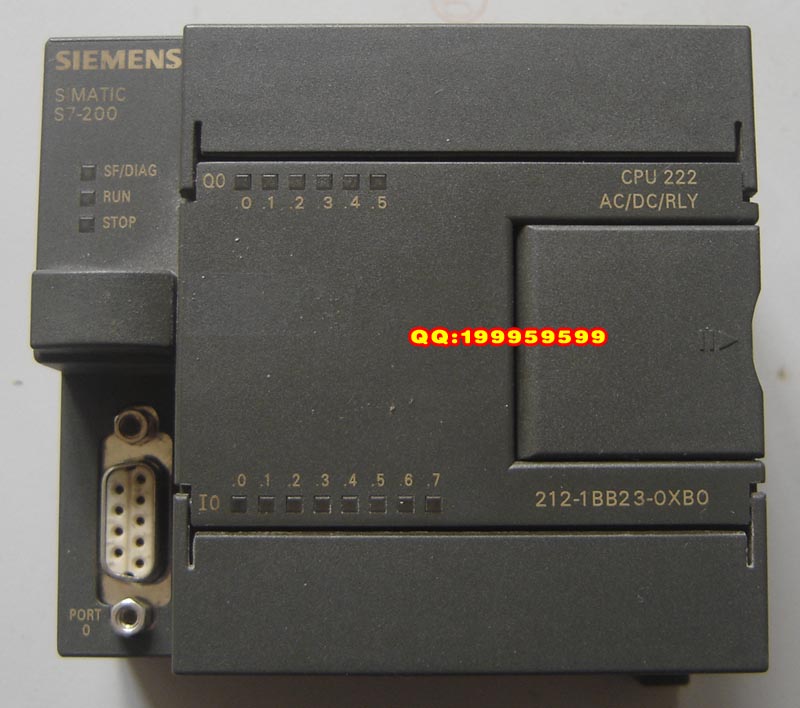

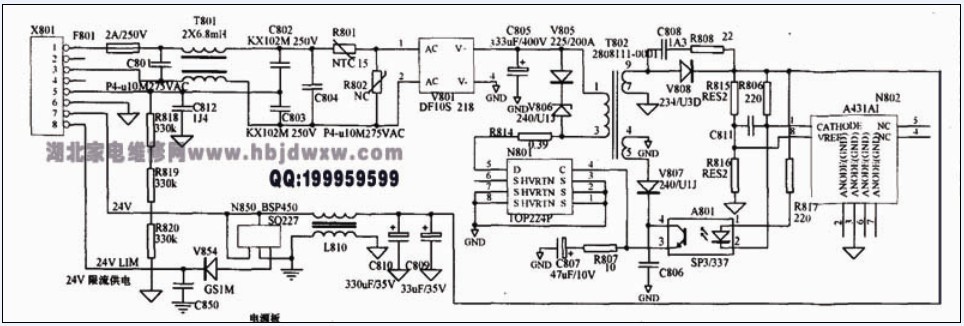

西門子S7-200 CPU222 PLC指示燈不亮，沒有24V輸出。找一張美國產S7-200電路圖做參考.

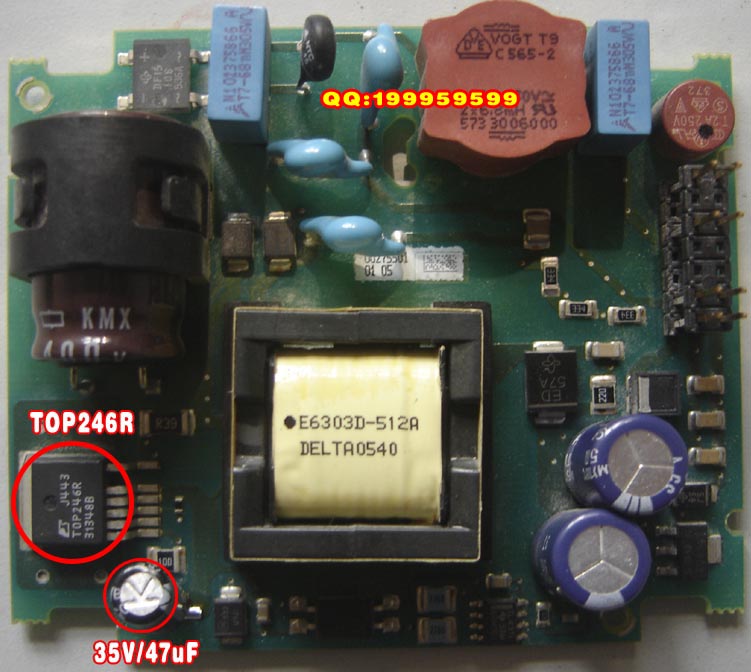

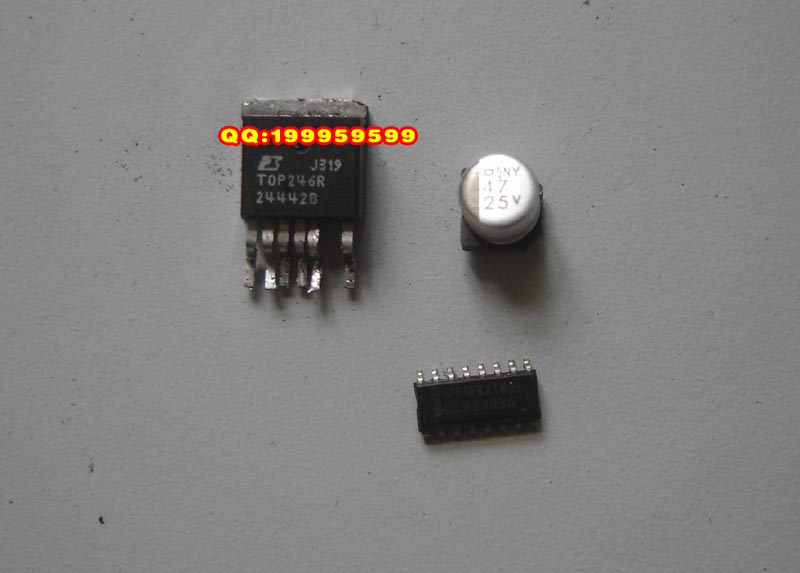

找到電源板，檢查電源管TOP246R， C腳無輸出。更換TOP246R。檢查電容25V/47uF,容量不足，用普通35V/47uF電容代換。

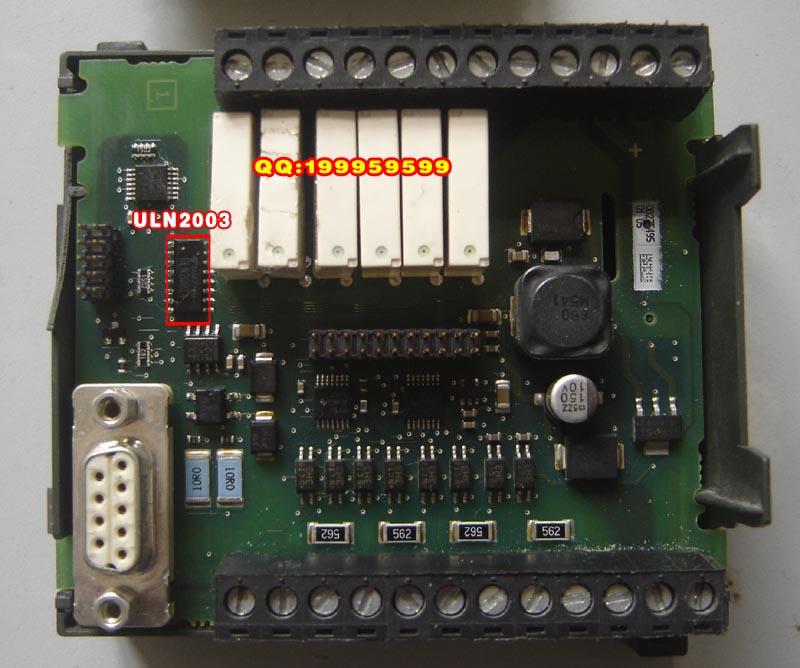

更換以后電源正常，有24V輸出。接上數據線，傳入輸出點檢測程序，發現輸出04點繼電器無動作，單獨加電給該繼電器能動作。檢查繼電器驅動IC ULN2003，該IC15腳接04點繼電器，查15腳無輸出，更換ULN2003一切正常。

[ 此帖被makou在2013-05-27 22:02重新編輯 ]

揚州工控余貨

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 287 個
工控威望: 608 點
下載積分: 2201 分
在線時間: 251(小時)
注冊時間: 2013-03-12
最后登錄: 2017-03-04
查看揚州工控余貨的主題 / 回貼

1樓發表于: 2013-12-09 15:14

全看 | 小中大

等待學習啊
