樓主發表于: 2010-11-04 11:36

只看樓主 | 小中大

本人新手，想把流量計的-5V—+5V的電壓信號傳到PLC，但不知道這個FC105怎么用，請指教一下吧。

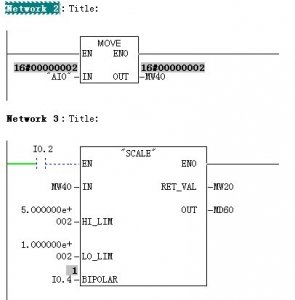

下面這個是我做的實驗，但是調試不了，SF亮紅燈。

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70572 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-05-27
查看wwcwwc的主題 / 回貼

1樓發表于: 2010-11-04 16:31

只看該作者 | 小中大

檢查你的組態地址是否與實際匹配。

zhaotingjie

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhaotingjie的主題 / 回貼

2樓發表于: 2010-11-04 17:16

只看該作者 | 小中大

我還沒有組態呢。

cpzt

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 99 點
下載積分: 540 分
在線時間: 25(小時)
注冊時間: 2010-05-22
最后登錄: 2024-08-31
查看cpzt的主題 / 回貼

3樓發表于: 2010-11-05 15:03

只看該作者 | 小中大

你的HI和LO 錯了
SCALE功能接受一個整型值(IN)，并將其轉換為以工程單位表示的介于下限和上限(LO_LIM和HI_LIM)之間的實型值。將結果寫入OUT。SCALE功能使用以下等式：

OUT = [ ((FLOAT (IN) ?K1)/(K2-K1)) * (HI_LIM-LO_LIM)] + LO_LIM

LO是-5，HI是5

http://www.21k3.com/read-gktid-68669-fpage-3.html

zhaotingjie

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhaotingjie的主題 / 回貼

4樓發表于: 2010-11-05 15:26

只看該作者 | 小中大

LO_LIM和HI_LIM是工程單位表示的介于下限和上限，我的流量計是0-500m3/h的，那LO—Lim就是0，HI—Lim就是500。
而你說的LO是-5，Hi是5應該是現場儀表采集的電壓信號+5V和-5V吧？？

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6808 個
工控威望: 38412 點
下載積分: 9917 分
在線時間: 9671(小時)
注冊時間: 2006-09-13
最后登錄: 2025-05-31
查看cvlsam的主題 / 回貼

5樓發表于: 2010-11-05 16:01

只看該作者 | 小中大

都SF了，為何不查看模塊診斷信息？

ship2008329

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 21 個
工控威望: 171 點
下載積分: 594 分
在線時間: 21(小時)
注冊時間: 2009-01-06
最后登錄: 2022-07-14
查看ship2008329的主題 / 回貼

6樓發表于: 2022-06-09 16:57

只看該作者 | 小中大

0-500m3/h 對應0.000000e+000 到5.000000e+002，如果有故障是硬件組態沒做好。
