工控人家園 西門子工控論壇 西門子plc scl編程

xyz444

級別: 探索解密

精華主題: 0
發帖數量: 36 個
工控威望: 132 點
下載積分: 3067 分
在線時間: 24(小時)
注冊時間: 2014-08-29
最后登錄: 2019-11-08
查看xyz444的主題 / 回貼

樓主發表于: 2014-09-03 23:18

只看樓主 | 小中大

這種編程方式可以有循環 選擇什么的.. 梯形圖就只是順序控制.

只要對計算機高級編程有學習過的童鞋應該隨便學學都能掌握..

很方便的一種編程方式.怎么沒有在論壇里見有人討論過.

這種編程方式是專業版的s7自帶的...

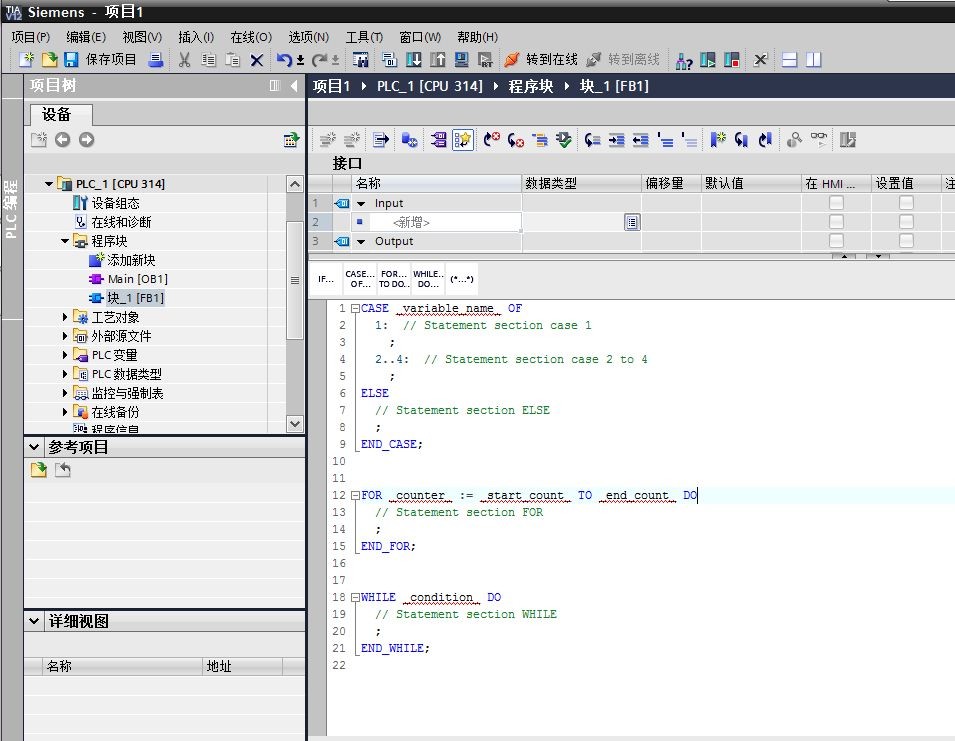

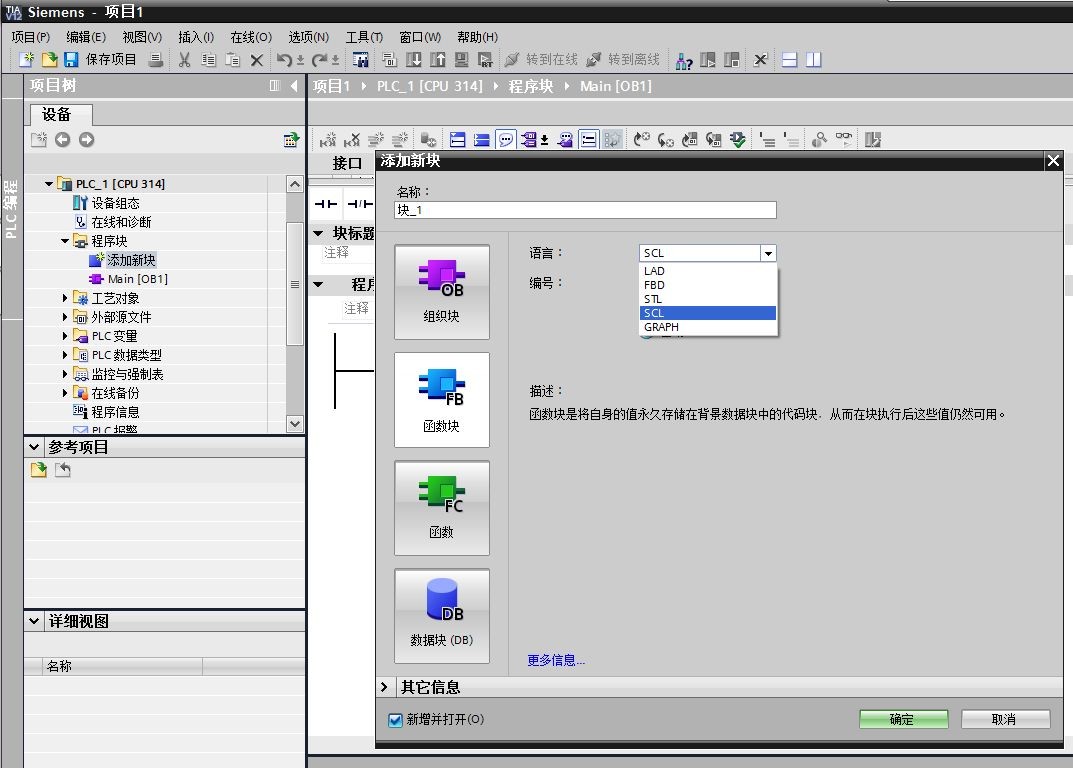

這個是博圖 v12的截圖

如果沒有可以下載安裝包.

address.txt (1 K) 下载次数:65

[ 此帖被xyz444在2014-09-03 23:24重新編輯 ]

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

精華主題: 3 篇
發帖數量: 6808 個
工控威望: 38412 點
下載積分: 9917 分
在線時間: 9671(小時)
注冊時間: 2006-09-13
最后登錄: 2025-05-31
查看cvlsam的主題 / 回貼

1樓發表于: 2014-09-04 08:59

只看該作者 | 小中大

引用
引用樓主xyz444于2014-09-03 23:18發表的西門子plc scl編程 :
這種編程方式可以有循環 選擇什么的.. 梯形圖就只是順序控制.

只要對計算機高級編程有學習過的童鞋應該隨便學學都能掌握..

[attachment=125519]
.......

為何得出梯形圖只有順序控制這個結論？

比較+跳轉就能使得梯形圖構建出：WHILE，REPEAT，F(xiàn)OR循環結構。

西門子梯形圖的軟肋是不能間接尋址，這一點需要STL語言來彌補。

Good Luck～

xyz444

級別: 探索解密

精華主題: 0
發帖數量: 36 個
工控威望: 132 點
下載積分: 3067 分
在線時間: 24(小時)
注冊時間: 2014-08-29
最后登錄: 2019-11-08
查看xyz444的主題 / 回貼

2樓發表于: 2014-09-07 09:37

只看該作者 | 小中大

對哈...梯形圖也可以的咧.

但是始終沒有這個直觀嘛...
過幾天空了再研究研究.

huyhuy

級別: 正式會員

精華主題: 0
發帖數量: 4 個
工控威望: 92 點
下載積分: 627 分
在線時間: 2(小時)
注冊時間: 2014-09-11
最后登錄: 2016-06-21
查看huyhuy的主題 / 回貼

3樓發表于: 2014-09-11 12:35

只看該作者 | 小中大

STL還是很贊的。

工控人家園 西門子工控論壇 西門子plc scl編程
