一，硬件設置：觸摸屏：GT1175-VNBA-C 交流供電
PLC：Q00CPU （Q00J，Q01，Q02，Q02H，Q06H，Q12H，Q25H一樣）
通訊線：QC30R2 （和QPLC的編程電纜一樣），連接Q的編程口和屏的232口
下載線：建議使用USB下載線，一邊是常規的USB接口，一邊是USBmini頭(插觸摸屏后面)
二，準備工作通訊線和下載線連接好，PLC和觸摸屏通上電。
電腦上確保已經安裝了觸摸屏的編程軟件
GT-Designer2-C Ver2引用
如果這臺電腦是第一次與觸摸屏通過USB電纜通訊，插上USB線后會提示發現新硬件
出現這種情況就根據提示進行安裝
三，操作過程啟動軟件

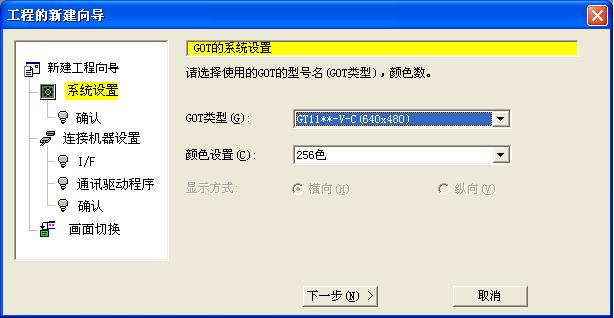

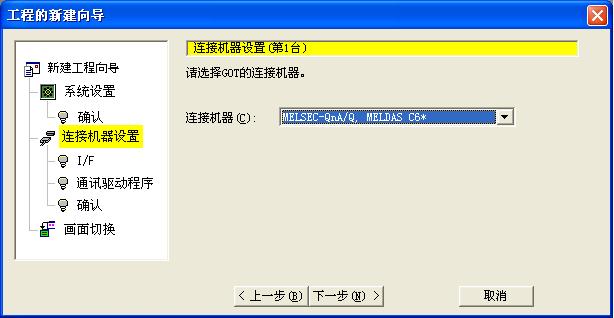

點“新建”，然后點下一步，有和圖一樣的地方按圖上設置
安裝OS如果使用USB線，五分鐘內，如果使用232線，半小時以上。
