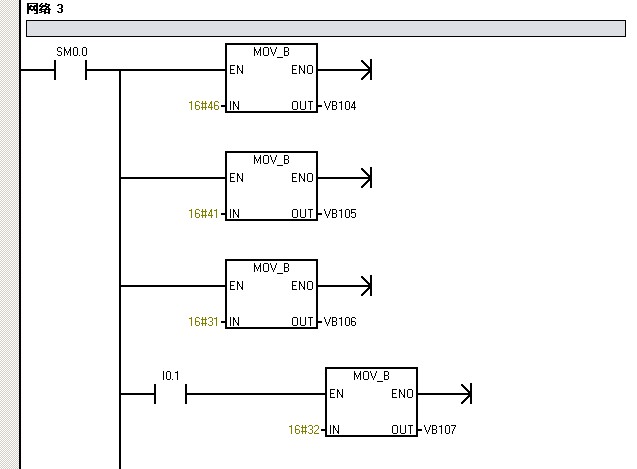

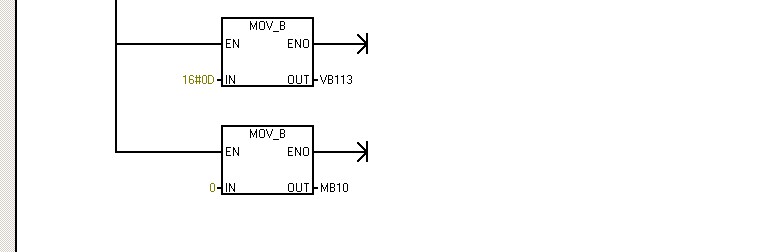

大家看上面的兩張圖是變頻器的指令代碼和接受數據的格式，下面的圖片是通信程序�，F(xiàn)在硬件部分我已經連接完畢，變頻器的通信參數我現在設置為－－－－－－-站地址：1，波特率：9600，校驗位：偶校驗，數據位：8位，停止位：1位。我現在寫這個程序主要是試驗發送指令，接受指令暫不用。用發送指令看看變頻器能不能接受到指令，變頻器接受到指令，實現這么個動作，I0.1為ON，變頻器正轉，I0.2為ON變頻器反轉，I0.0為ON，變頻器停止轉動�？墒浅绦蛭蚁螺d到PLC中后，碰一下I0.1變頻器為什么一點反應也沒有呢？而且XMT指令還在紅色和綠色之間閃動，查看PLC信息說是非致命性錯誤，對端口1同時執行XMT和RCV指令，但是我現在沒用RCV指令啊，為什么XMT還是紅色的呢？
大家分析一下，現在程序中有哪些錯誤？為什么XMT紅色閃動狀態？為什么I0.1為ON變頻器無運行信號？我設置的通訊參數不對嗎？希望大家指教一下，謝謝。

PLC和變頻器我是直連的，通信線連接方式 PLC端：3-----------變頻器端：RDB和SDB短接

                                                                               PLC端：8----------變頻器端：RDA和SDA短接

大家看看接線對嗎？為什么我置位I0.1和I0.2變頻器都沒有反應呢？大家看問題出在哪里？

我看了下你的程序有幾點說下，
1，如果你不用接受變頻器返回的數據則SMB187至SMB194可以都不用設置，這些參數都是用于接收用的
2,VB102,VB103這兩個字節你是存放變頻器地址的你存入的地址對應ASCII碼是0E我覺得這個地址是錯誤的，你要和你的變頻器的通訊地址一致
3，網絡4的目的是為了發送時禁止接收數據，你要在網絡4的最上面復位SMB187.7然后還要執行一次RCV指令，最后才執行XMT
4，你的變頻器格式可以用A' 的，你PLC發送的VB107,VB108就是數據位，
而VB109VB110是校驗位，VB111就是結束字符，還有你的啟動，停止的校驗位都是一樣的顯然這是錯誤的，

感謝3樓大哥的指正：
1.我現在已在網絡1里把SMB187和SMB194刪除了。
2.的確這個VB102和VB103我寫入的數據時錯誤的，我現在修改了，ASCII碼轉換后是01，正好對應變頻器站地址。
3.我已將SMB187.7移到XMT指令上面，改成用SM4.6置為XMT指令，空閑時發送數據，但是你說為什么還得用RCV指令呢？我現在不用接受指令啊。只想實現一個簡單的正轉、反轉、停止控制啊。
4.你說的這第四條我看不太明白，為什么我程序的啟動、停止的校驗位都是錯誤的呢？程序我該怎么修改呢。
比如我現在停止和反轉都不要了，只試驗正轉，就是說如果變頻器和PLC建立了通信，當10.1為ON變頻器就正轉。程序我該怎么寫呢？

這種情況最好用個串口監視一下輸出數據,看看到底錯在什么地方,先用串口軟件發送一個數據給變頻器,看是否能正確工作,然后再做PLC程序,相信這樣你會很快搞定

串口軟件我不會用啊，具體怎么和變頻器連接呢？是不是還得加個232轉485的轉換模塊呢？






根據3樓大哥的指點，我又把程序修改了一下，請大家看看修改的對嗎？不過，我將程序傳到PLC里，I0.1為ON變頻器還是沒動靜，不知道為什么？難道還有錯誤？

謝謝5樓大哥的指點，用你的方法是挺好的，很快就知道問題出在哪里，但是我不知道電腦和變頻器怎么連接？我又該發什么指令給變頻器才能知道通信是否正常呢？

PPI線也可以改下拿來連變頻器的,發送的數據當然是跟你想要用PLC發給變頻器的數據是一樣的了
