今天想測試一下RD3A 和 WR3A指令
發現奇怪的事了，當使用電流模式的時候，F(xiàn)X2N-2AD收到20MA時，出來的值是2000多點
可是手冊上明明寫的是4000-4095

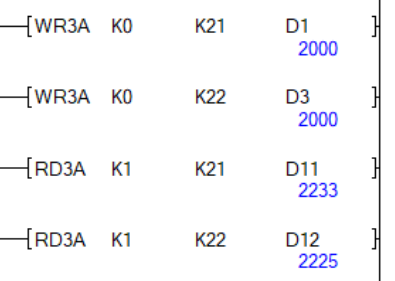

我的程序是這樣寫的：



硬件配置是FX3U-16MR/ES-A  +  FX2N-2DA  + FX2N-2AD

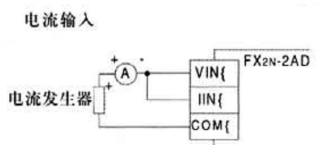

接線是  2DA的IOUT   接  2AD的VIN+IIN， COM接COM

手冊上2DA：

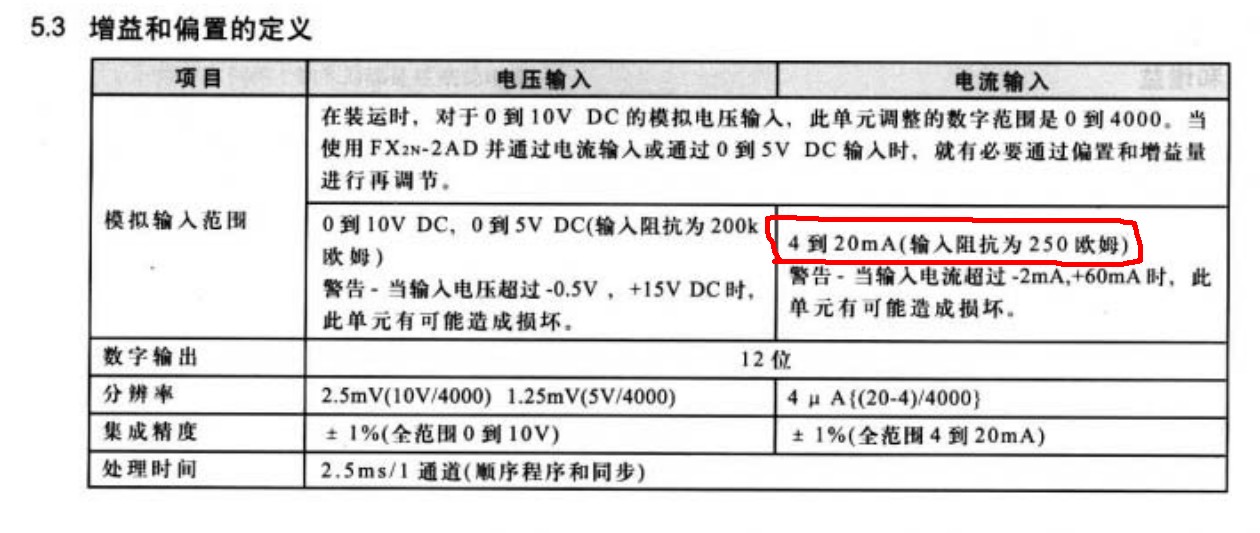

手冊上2AD：



PLC肯定是正版的，我把主機，2AD，2DA都換過了。線也換過了。用萬用表量了，2DA在4000時有20MA。

補充說明，在使用電壓接線時，數值大概正常，但也有些問題。





電壓接線時，2DA是 VOUT + IOUT，2AD是VIN

從別的地方弄信號過來試試，不要用2DA輸出的

引用

引用第3樓yxgkrjy于2020-11-06 19:50發表的  :
從別的地方弄信號過來試試，不要用2DA輸出的

我用另一個PLC主機，帶FX3U-4DA，發數值給剛才的2AD
電壓模式：10V時是4000，5V時是1999，非常精準   （2DA發5V時，2AD收到2200）
電流模式：20MA時是1991，10MA時是996，數字精準了，但更象是0-20MA對應0-2000了。查了好多資料，2AD在20MA時應該是4000啊。

另一臺主機+2DA，發這臺主機+2AD，效果也是一樣的。
一共換了4套東西，折騰了四個小時，得出的結果是：
1，2AD在0-10V時，是0-4000，2AD在0-20MA時，是0-2000。（這是以默認出廠設置，未調節增益和偏置時的狀態）
2，2DA輸出給2AD，2AD收到的值會偏大10%左右。如果是4DA輸出給2AD，基本是準確的。

2AD出廠默認時，4－20MA被電路轉成1－5V，所以數值是400－2000
但可人工調節成400－4000或0－4000。
說明書沒寫清楚。

貌似上面有個調節旋鈕，可以手動調節的~

5樓高手，確實如此，手冊說的不是太明顯
