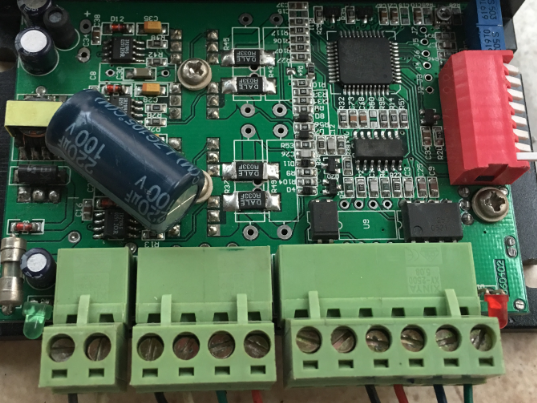

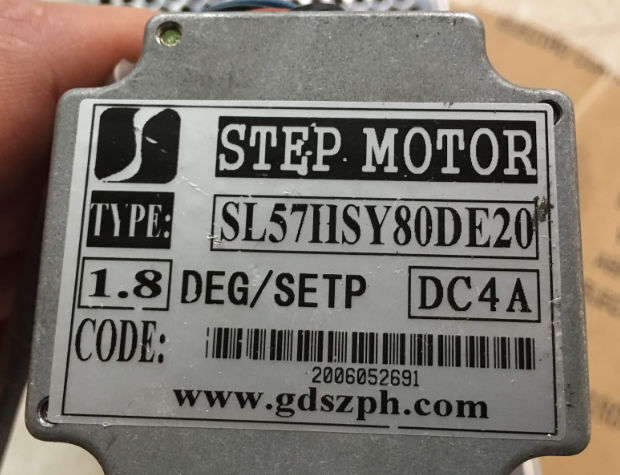

如圖，配套的，但是驅動器上沒有一個接線標志。電機接線基本能確定，現在給最上面接了白色和灰色接了DC24.指示燈能亮，但是電機沒得電，手能轉動，最下面4根接電機。請高手看看這個應該怎么接線。上面一個保險是250V的。猜猜~~~

步進  幾相的  先把對應的相找出來 然后再再接線 相線不分正負 對應相也不需要分

最左邊應該是電源輸入，中間就是接馬達線，先用表量出來兩相，然后接就是了，最右邊應該是信號接入

從左到右
V+  V-                       A+ A- B+ B-                                    DIR+  DIR-  PUL+  PUL-  ENA+  ENA-
大的三塊是這樣的   具體的順序有待測試

把型號輸進百度查一下

下面那個驅動器電路板拍背面 看下引腳去哪了
完全靠猜 搞不好燒驅動器
我估計 右邊6個接口的從左到右分別 V+ V- A+ A- B+ B-
中間四個接口的位PLS+ PLS- DR+ DR-
最左邊是使能

驅動器上面一般寫了輸入5-24V信號 ，可以輸24V  ，但是一般在信號端串一個1.8K或2K電阻比較好，供電電壓在供電范圍內就可以了  ，但是電壓越接近上限驅動器工作越好
脈沖PUL-  方向DIR-都串電阻
