工控人家園 綜合討論 維修一臺歐姆龍CJ系列PLC模擬量輸出模塊：CJ1W-DA041

liu1980

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 367 個
工控威望: 577 點
下載積分: 1023 分
在線時間: 986(小時)
注冊時間: 2010-08-11
最后登錄: 2025-03-19
查看liu1980的主題 / 回貼

樓主發表于: 2014-04-07 16:17

只看樓主 | 小中大

圖片：

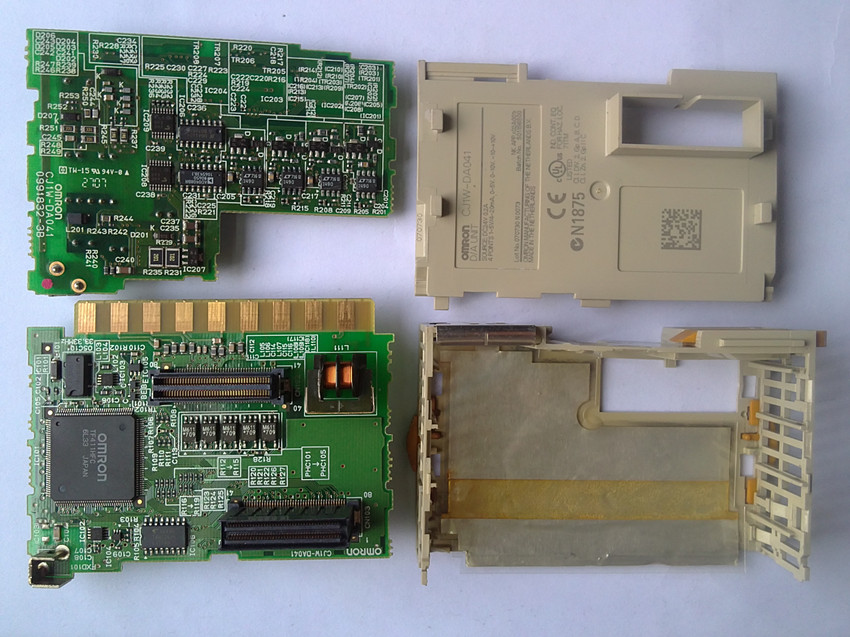

故障現象：模擬量模塊CJ1W-DA041輸出4路4-20mA電流，其中2、3通道正常，1、4通道沒有電流輸出。

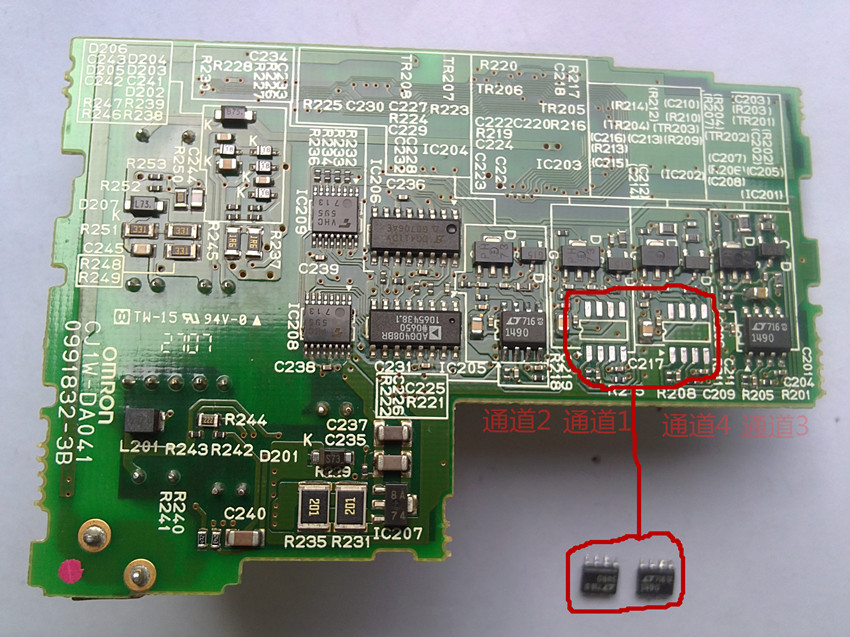

分析電路，此4路電流輸出分別使用了4個集成塊LT1490進行D/A轉換，先測量1、4通道上集成塊LT1490上的外部元件，三極管、電阻均沒有發現問題，懷疑第1、4通道上的集成塊LT1490損壞，因手上沒有備件，試采用對調的方法判斷，將1通道上的集成塊LT1490換到2通道，2通道的集成塊LT1490換到1通道，結果，1通道電流輸出正常，2通道沒有電流輸出，從而判斷1通道是集成塊LT1490故障，用同樣的方法，判斷4通道也是LT1490損壞，新購買2個LT1490，更換，故障排除。

本帖最近評分記錄：

下載積分:+20(zyfzxh) 好貼好貼！

下載積分:+2(小陳故事) 感謝分享！圖文并茂，不 ..

小陳故事

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 52 個
工控威望: 205 點
下載積分: 12489 分
在線時間: 158(小時)
注冊時間: 2013-04-12
最后登錄: 2022-02-10
查看小陳故事的主題 / 回貼

1樓發表于: 2014-04-07 23:31

只看該作者 | 小中大

圖文并茂的解釋?zhuān)诲e(cuò) 。學習了

luo76

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1561 個
工控威望: 1625 點
下載積分: 116521 分
在線時間: 632(小時)
注冊時間: 2008-09-06
最后登錄: 2025-04-30
查看luo76的主題 / 回貼

2樓發表于: 2014-04-08 10:03

只看該作者 | 小中大

這是高手干的活啊，
